ER図を作成するためのツール「ERMaster」をインストールしてみた

ER図は「実体関連モデル」と呼ばれ、データベース上でのテーブル間の関係を示したものをいい、ER図を作成するためのツールの1つに、Eclipseのプラグインとして組み込んで使える「ERMaster」がある。

今回は、ERMasterをインストールし、ER図の編集ができるまでの操作をしてみたので、その手順を共有する。

なお、ER図については、以下のサイトを参照のこと。
https://it-koala.com/entity-relationship-diagram-1897

前提条件

下記記事のSTSのダウンロードが完了していること。

STSインストール_1
STS(Spring Tool Suite)をWindows端末上にダウンロードしてみたSpring BootアプリケーションをEclipse上で開発するには、Spring用のプラグインを同梱した「STS(Spring To...

やってみたこと

  1. ERMasterのインストール
  2. ERMaster用の新規プロジェクトを作成
  3. ER図編集用ワークシートの作成

ERMasterのインストール

ERMasterのインストールは、以下の手順で行う。

1) STSを起動し、「ヘルプ」メニューから「新規ソフトウェアのインストール」を選択
ERMasterのインストール_1

2) 以下の画面が表示されるので、「追加」ボタンを押下
ERMasterのインストール_2

3) 名前に任意の文字列を、ロケーションに「http://ermaster.sourceforge.net/update-site/」を入力後、「追加」ボタンを押下
ERMasterのインストール_3

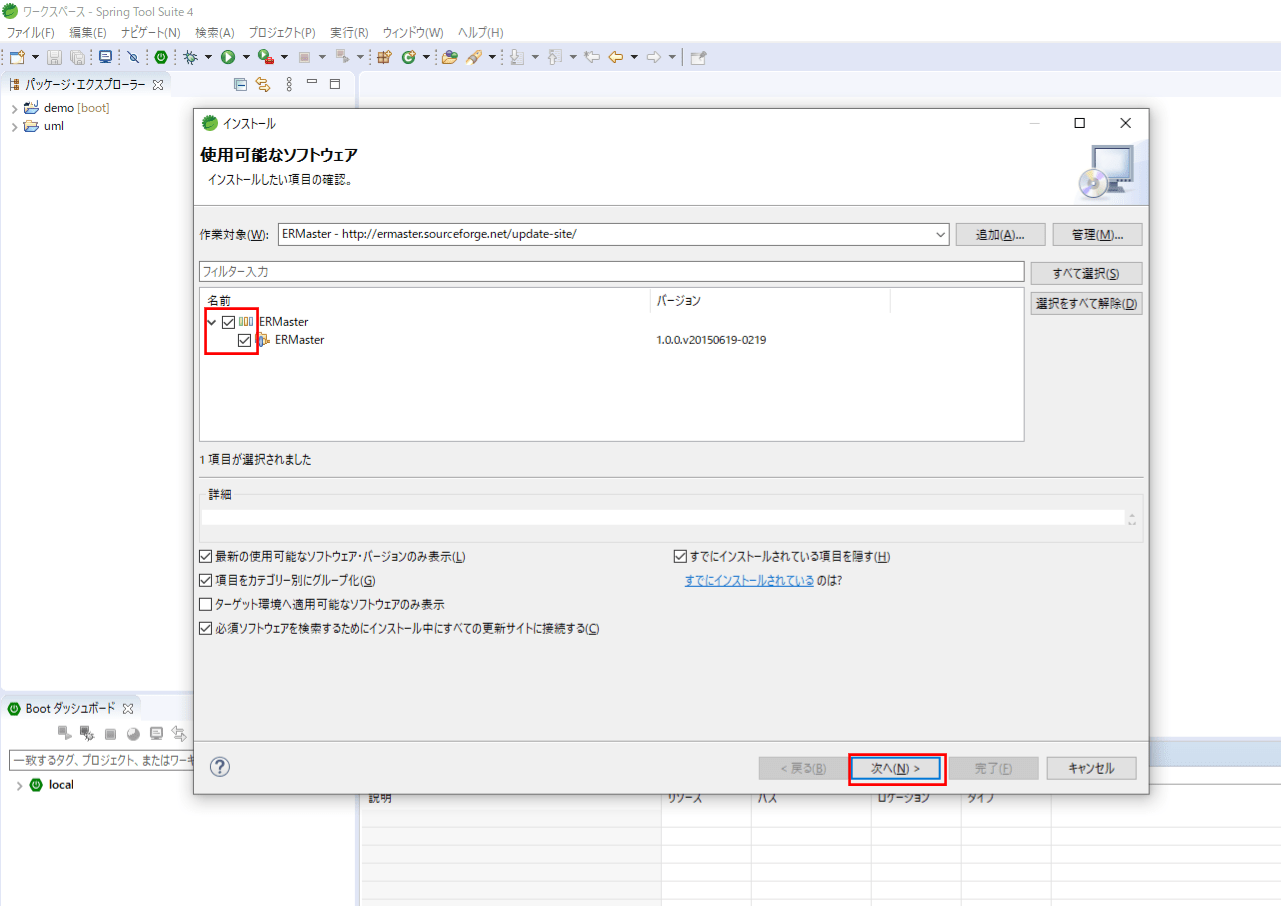

4) ERMasterのチェックボックスを入力後、「次へ」ボタンを押下
ERMasterのインストール_4

5) そのまま「次へ」ボタンを押下
ERMasterのインストール_5

6) 「使用条件の条項に同意します」を選択し、「完了」ボタンを押下
ERMasterのインストール_6

7) 下記警告ダイアログが表示された場合は、「インストール」ボタンを押下
ERMasterのインストール_7

8) インストールが完了すると、再起動の確認ダイアログが表示されるので、「今すぐ再起動」ボタンを押下
ERMasterのインストール_8

9) STSの再起動後、ERMasterが正常にインストールされたことを確認するには、以下のように、「ファイル」メニューから「新規」の「その他」を選択後、「ERMaster」が表示されていればよい
ERMasterのインストール_9_1

以下のように、「ERMaster」の表示を確認後、「キャンセル」ボタンを押下し、画面を閉じる
ERMasterのインストール_9_2

ERMaster用の新規プロジェクトを作成

ERMaster編集用ワークシートは、どこかのプロジェクト内に作成する必要があるため、ここで新しくERMaster用のプロジェクトを作成することにする。その手順は以下の通り。

1) 「ファイル」メニューから「新規」の「プロジェクト」を選択
プログラムの作成_1

2) 「プロジェクト」を選択し、「次へ」ボタンを押下
プログラムの作成_2

3) 作成するプロジェクト名を入力し、「次へ」ボタンを押下
プログラムの作成_3

4) 他のプロジェクトは参照しないので、そのまま「完了」ボタンを押下
プログラムの作成_4

5) 以下のように、指定したプロジェクトが作成されていることが確認できる
プログラムの作成_5

ER図編集用ワークシートの作成

ER図編集用ワークシートの作成は、以下の手順で行う。

1) 先ほど作成したプロジェクト(erMaster)を選択し右クリックし、「新規」から「その他」を選択
ワークシートの作成_1

2) 「ERMaster」を選択し、「次へ」ボタンを押下
ワークシートの作成_2

3) 作成するER図編集用ワークシートのファイル名を入力し、「次へ」ボタンを押下
ワークシートの作成_3

4) 使用するデータベースをプルダウンから選択する画面に遷移するので、使用するデータベース(Oracle)を選択し、「完了」ボタンを押下
ワークシートの作成_4_1

ワークシートの作成_4_2

5) 以下のように、ER図編集用ワークシートの作成が完了し、ER図編集用画面が開くことが確認できる
ワークシートの作成_5

要点まとめ

  • ER図は、データベース上でのテーブル間の関係を示したもので、ER図を作成するためのツールの1つに「ERMaster」がある。
  • 「ERMaster」は、Eclipseのプラグインとして組み込んで使用できる。
