PlantUMLをSTS(eclipse)上で利用してみた

以前、ソフトウェアの仕様を分かりやすく表現するUMLを図示するツールとして、PlantUMLをコマンドプロンプトから使用したことがあったが、STS(eclipse)上でもPlantUMLを利用できることが分かったので、その手順を共有する。

なお、今回描画するのは、前回と同様、下記記事の先頭のシーケンス図となる。
https://qiita.com/ffggss/items/5200f6262cb68396dc15

前提条件

下記記事のSTSのダウンロードが完了していること。

STSインストール_1
STS(Spring Tool Suite)をWindows端末上にダウンロードしてみたSpring BootアプリケーションをEclipse上で開発するには、Spring用のプラグインを同梱した「STS(Spring To...

やってみたこと

  1. PlantUMLプラグインのインストール
  2. Graphvizのインストール
  3. PlantUMLのコード作成と実行
  4. クラス図の自動作成

PlantUMLプラグインのインストール

eclipse用のPlantUMLプラグインがあるので、インストールする。その手順は以下の通り。

1) STSを起動し、ヘルプメニューから「新規ソフトウェアのインストール」を選択
PlantUMLのインストール_1

2) 下記画面が表示されるため、「追加」ボタンを押下
PlantUMLのインストール_2

3) 「リポジトリーの追加」が表示されるため、任意の名前を入力し、ローケーションに「http://hallvard.github.io/plantuml/」を指定し、「追加」ボタンを押下
PlantUMLのインストール_3

4) 「PlantUML Eclipse support」「PlantUML Library」のチェックボックスを全てオンにした上で、「次へ」ボタンを押下
PlantUMLのインストール_4

5) 下記画面が表示されるため、「次へ」ボタンを押下
PlantUMLのインストール_5

6)「使用条件の条項に同意します」にチェックを入れ、「完了」ボタンを押下
PlantUMLのインストール_6

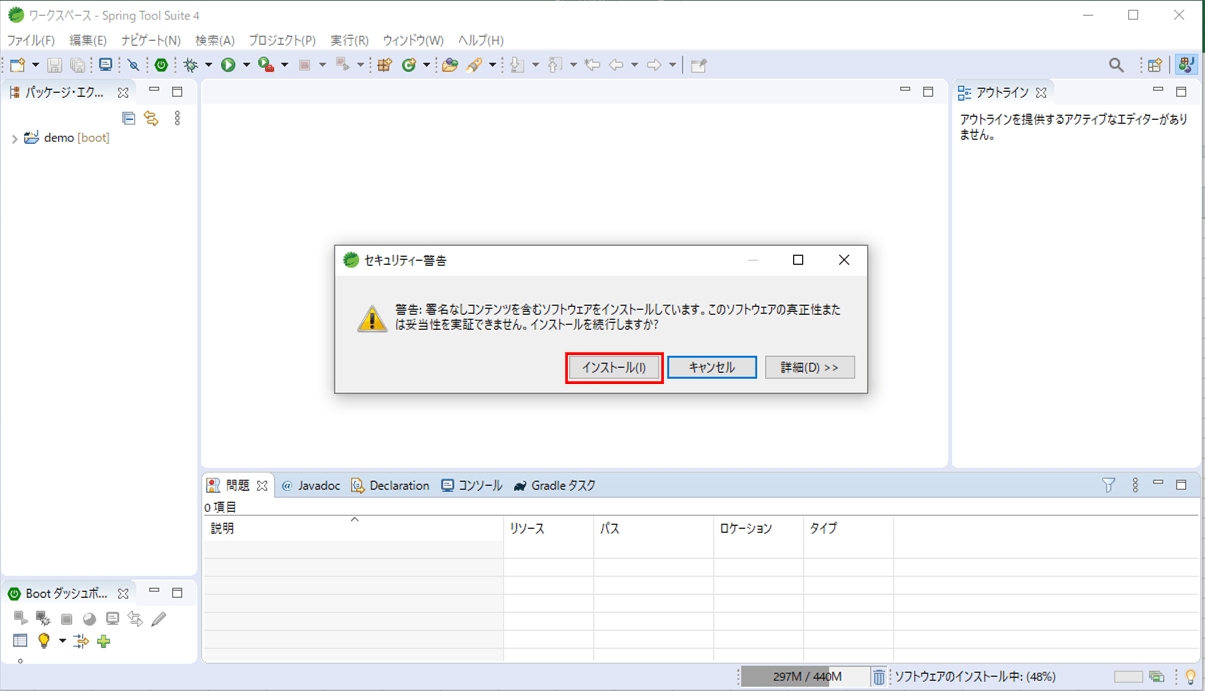

7) 下記ダイアログが表示されるため、「インストール」ボタンを押下
PlantUMLのインストール_7

8) インストールが完了すると、再起動の確認ダイアログが表示されるため、「今すぐ再起動」ボタンを押下
PlantUMLのインストール_8

9) STSを再起動すると、「ウィンドウ」メニューから「設定」を選択すると、「PlantUML」のメニューが見えるが、赤字のエラー「No dot executable found」が表示されている
PlantUMLのインストール_9_1

PlantUMLのインストール_9_2

Graphvizのインストール

STS(eclipse)上でもPlantUMLのプラグインをインストールした段階だと、上記のように、「PlantUML」のメニュー上で赤字のエラー「No dot executable found」が表示されるため、Graphvizのインストールが必要になる。

Graphvizのインストールは、下記サイトの1~12を順に行えばよい。
https://www.kkaneko.jp/tools/win/graphviz.html

Graphvizのインストールが終わると、「PlantUML」のメニューの内容は以下の通りで、エラーが解消されていることが確認できる。
Graphvizのインストール後

PlantUMLのコード作成と実行

STS(eclipse)上でPlantUMLのコードを作成し、UMLを出力する手順は、以下の通り。

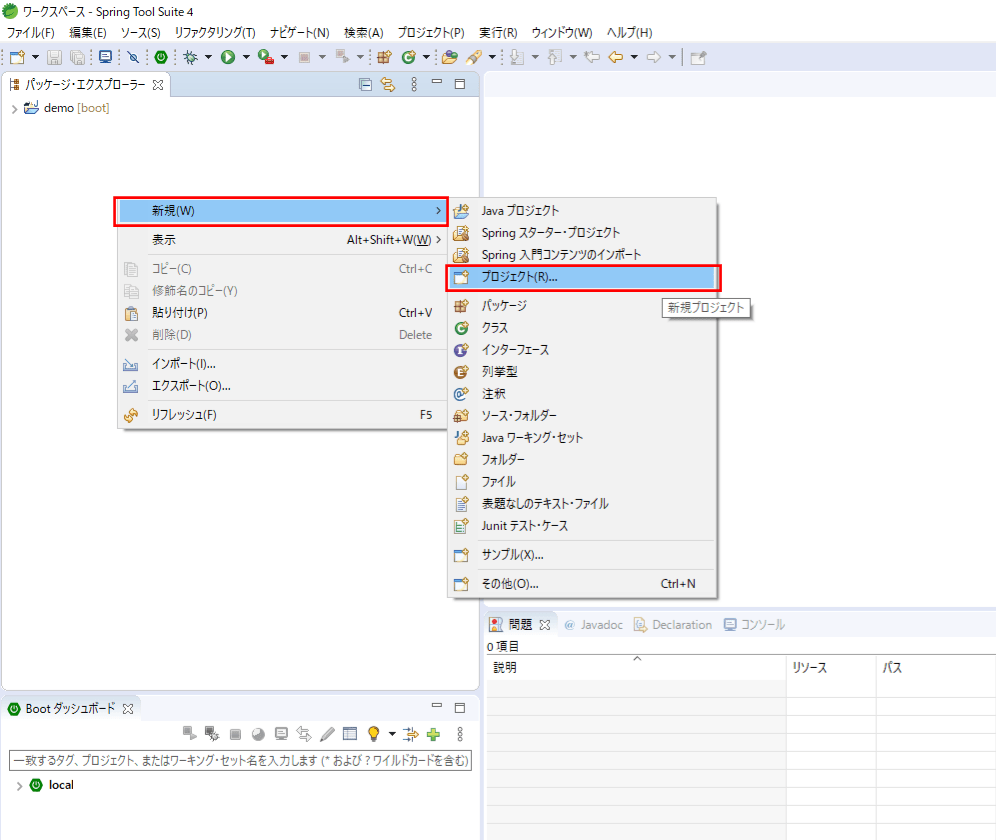

1) STSを起動し、パッケージエクスプローラー上で右クリックし、「新規」メニューから「プロジェクト」を選択
PlantUMLのコード作成と実行_1

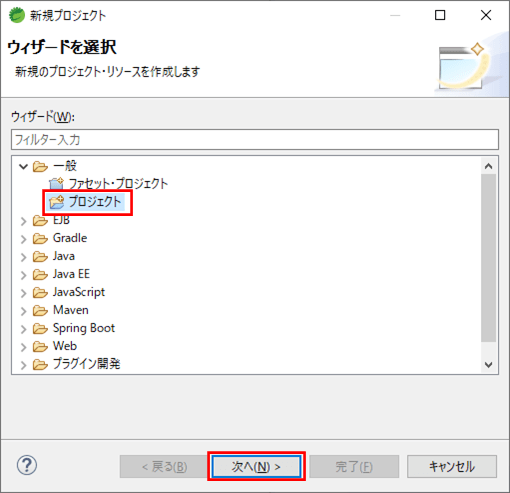

2) 「一般」メニューの「プロジェクト」を選択
PlantUMLのコード作成と実行_2

3) プロジェクト名を入力し、「次へ」ボタンを押下
PlantUMLのコード作成と実行_3

4) 参照するプロジェクトは選択せず、「完了」ボタンを押下
PlantUMLのコード作成と実行_4

5) 以下のように、指定した名前のプロジェクトが作成されることが確認できる
PlantUMLのコード作成と実行_5

6) 作成したプロジェクトを選択し右クリックし、「新規」メニューから「ファイル」を選択
PlantUMLのコード作成と実行_6

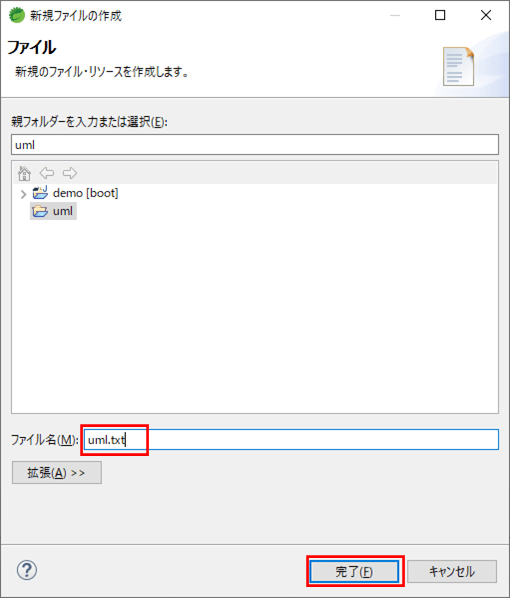

7) ファイル名を入力し、「完了」ボタンを押下
PlantUMLのコード作成と実行_7

8) 以下のように、指定したファイルが追加されることが確認できる
PlantUMLのコード作成と実行_8

9) 作成した「uml.txt」にPlantUMLのコードを記載
PlantUMLのコード作成と実行_9

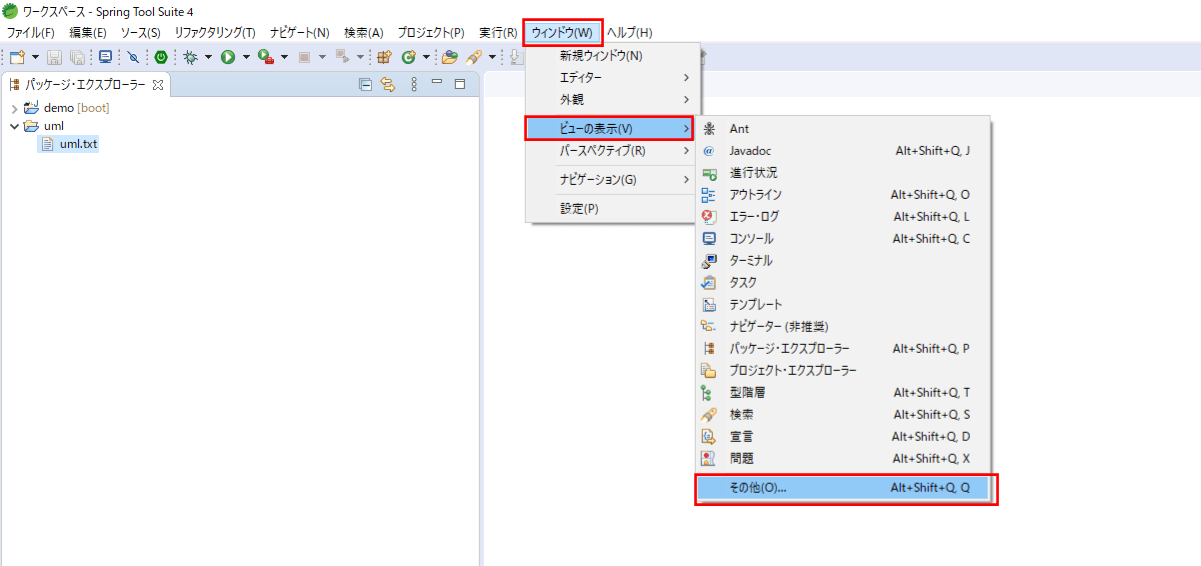

10) 「ウィンドウ」メニューから「ビューの表示」から「その他」を選択
PlantUMLのコード作成と実行_10

11) 「PlantUML」を選択し、「開く」ボタンを押下
PlantUMLのコード作成と実行_11

12) PlantUMLビューが表示され、PlantUMLのコードを記載した「uml.txt」にカーソルをあてると、PlantUMLビューにUMLが表示される
PlantUMLのコード作成と実行_12

13) PlantUMLビューで右クリックし、「エクスポート」を選択し、ファイルをエクスポートすると、以下のように、作成したUMLが画像ファイルに出力される
PlantUMLのコード作成と実行_13_1

PlantUMLのコード作成と実行_13_2 UML画像

クラス図の自動作成

PlantUMLビューを開いた状態で、Javaのクラスを選択すると、PlantUMLビューにクラス図を表示することができる。その例は以下の通り。

1) Javaのクラスを1つ選択すると、以下のように、選択したクラスのクラス図が表示される
クラス図の表示_1

2) Javaのクラスを2つ選択すると、以下のように、選択した2クラスの関連を含むクラス図が表示される
クラス図の表示_2

要点まとめ

  • Graphvizをインストールし、更にSTS(eclipse)上でPlantUMLのプラグインをインストールすると、PlantUMLを利用してUMLを作成できる。
  • PlantUMLのビューを表示した状態でJavaのクラスを選択すると、そのクラス図が表示される。
